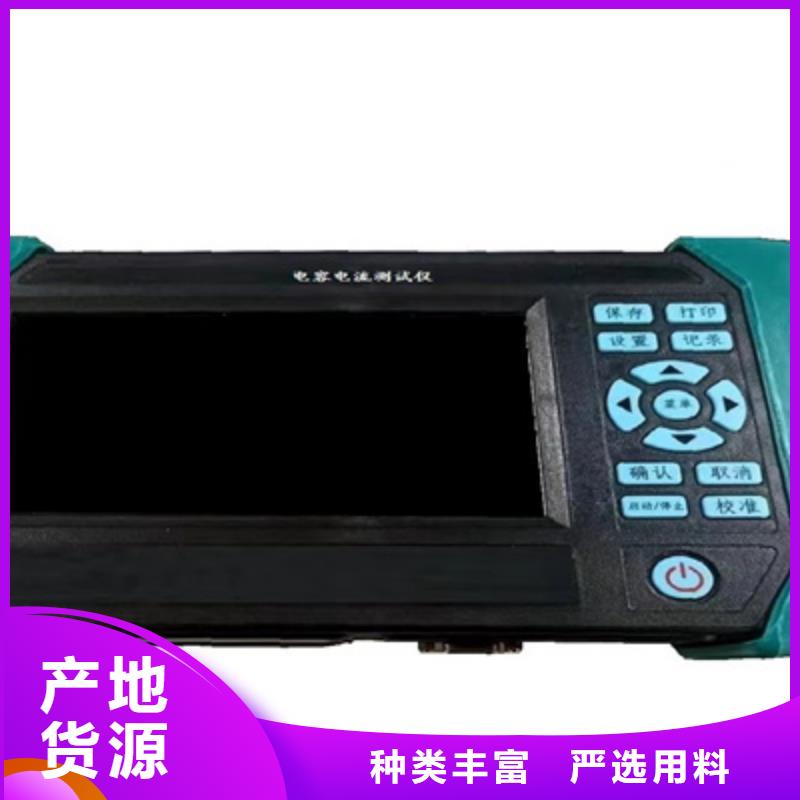

电容电流测试仪电容电流测量在“主菜单”屏幕中选择“电容电流测量”按“确认”进入“参数设置”屏幕，见图5。按上下键选择设置项目，按“确认”或右键进入具体数值设置；当光标在具体数值位置时，按上下键调整数值，按“确认”键或左键返回项目选择。图5 参数设置?试验编号：设置当前的试验编号。?设备名称：即为被测设备的编号，可以不设置。?额定高压：设置被测系统额定线电压。?母线电压：设置母线实际线电压值，以提高电容电流测量精度，调整范围Un±20%。?P T 方式：选择PT连接方式，当光标移动到“接线图”按“确认”键后，显示相应的PT接线原理图。?P T 变比：显示当前PT变比，不可设置，此处只是显示。?开始测量：按“确认”键后，启动电容电流测量过程；如果“PT方式”选择为“C1PT”，按“确认”键后，将显示三相电容器组电容量设置屏幕，在设置完三相电容器组电容量后，按“确认”键启动测量过程。注：测量过程开始后，按“取消”键，可立刻停止测量过程。7.4.2 测量结果显示图6 测量结果?重测：放弃本次测量结果，重新开始新的测量过程。?打印：通过打印机打印本次测量结果。?存储：将本次测量结果保存至本机存储器或者外部优盘。7.4.3 测量记录查询在“主菜单”屏幕选择“测量记录查询”，按“确认”键进入，此屏幕用于查看已经保存至本机存储器的测量结果历史记录，见图7。图7 测量记录查询“记录012/014”，前面的数字表示当前记录的编号（即第几条记录），后面的数字表示已存储记录总个数；按左右键可查看不同编号的记录。按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。7.4.4 实时时钟设置在“主菜单”屏幕选择“实时时钟设置”，按“确认”键进入，见图8。图8 实时时钟设置在“实时时钟设置”屏幕，按左右键移动光标选择要修改的数据，按上下键修改选中的数值，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）7.4.4 厂家参数设置此屏幕用于厂内调试，需要密码才能进入，不对用户开放。

电容电流测试仪技术指标3.1 电容电流测量3.1.1 测量范围：0.3μF～200μF 1A～400A3.1.2 准确度： ±(读数×5%+2字)3.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）3.1.4 电压等级：0.1KV～99.9KV连续可调3.2 零序3U0电压测量3.2.1 测量范围：1V～100V AC 50HZ3.2.2 准确度： ±(读数×1%+10字)3.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）3.3 使用条件及外形3.3.1 工作电源：AC100-240VAC 0.8A, 50/60Hz3.3.2 仪器重量：4.5Kg3.3.3 仪器体积：320mm(长)×270mm(宽)×150mm(高)3.3.4 使用温度：-10℃～50℃3.3.5 相对湿度：＜90%，不结露4 面板及各部件功能介绍图14.1 电流输出：接测试线一端的弹棒，测试线另一端接PT二次侧。4.2 保险管： 电流输出保险管，串联在测试回路中，熔断电流2A。4.3 显示屏： 工业级320×240点阵彩色液晶屏，带LED背光，显示操作菜单和测试结果。4.4 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.5 优盘接口：外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。4.6 打印机： 打印测试结果。4.7 接地端子：仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。4.8 电源开关：整机电源开关。4.9 电源输入：交流AC220V电源输入。

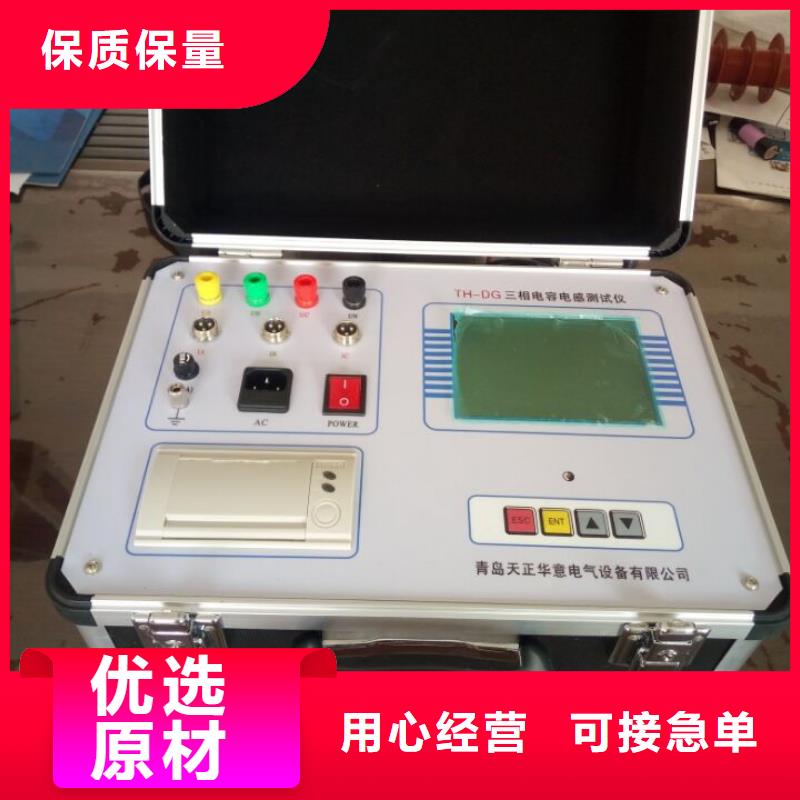

电容电流测试仪电容测量接线图在Y型电容测量的基础上，将黑色测试线（N线）卡在电容器中性点处。5.5 电感测量图6-1 电感全自动测量接线图 图6-2 电感手动测量接线图当电感N相连接在一起时，按照图6-1接线，采用自动测量；当电感N相独立时，按照图6-2接线，采用手动测量，并依次切换至NB、NC处。5.6 参数测量图7 参数测量接线示意图电源采用A、N相输出，电流卡钳根据需要选择性接入。6.操作说明按开关键开机，进入测试主界面，根据需要选择对应的测量模式，测量模式包括：并联电容测量、△型电容测量、Y型电容测量、YN型电容测量、电感测量及参数测量。图8 操作模式选择界面操作主界面下点击时间可修改系统时钟信息6.1 并联电容测量操作说明图9 并联电容启动总电流、总相位、总阻抗、总电容为内部CT与采样电压的测量值及计算值；支电流、支相位、支电容为外部电流钳与采样电压的测量值及计算值；并联电容测量时电流钳方向自动校正，正向、反向对测量结果无影响；按照帮助—接线示意要求，连接好测试线，系统自动测试，测试过程为：1 设置组别及相别；2 系统以A、N相输出，预检电容器组的并联电容值；2 根据预检值，实际加压，内部电流互感器测量流过整个并联电容器的电流，外部互感器测量流过单只电容器的电流；3 待支电容（红色字体部分）数值稳定后按对应编号键暂存电容测试结果；4 如果需要停电更换外部电流钳位置，请按暂停键，待更换完成后按继续键，否则直接更换，重复3步骤；
